Fender 57 Twin amp
Home › Foorumit › Vahvistinrakentelu ja muu tee-se-itse › Putkivahvistimet › Fender 57 Twin amp
- Tämä aihe on tyhjä.
-
JulkaisijaArtikkelit
-
29.9.2008, 16:53 #67660mauritOsallistuja
Sain kokeilla hiljattain Fender Custom Shopin rakentamaa tweed pintaista styrkkaria. Tämä tyypiltään Fender 57 Twin amp kuullosti korvaan suorastaan hyvältä. Näkyy olevan myynnissä myös suuressa Saksalaisessa postimyyntifirmassa: http://www.thomann.de/fi/fender_57_twin_amp.htm
Onkohan kukaan täällä rakentanut ko. laitetta? Myös nappuloiden vähyys miellytti…
29.9.2008, 17:59 #77879harrykJäsen;)Tuo on aika lähellä Pro Tweed 5E5-A:ta jonka tein Putkisen Ykälle keväällä tänä vuonna. Ihmettelen tuossa tuota kahden tasuriputken tarvetta kun päätepilleinä on 2x6L6-putket. Tein omani hiilimassavastuksilla ym. perinneosilla ja laitoin Ykän toiveesta siihen Eminencen Legendin 15″ mökärin. Itse ehdin soittaa ao. soitin pelillä n. 5 minuuttia kunnes se lähti eteenpäin. En tiedä onko tuo Thomannin Twin all hand made p-to-p vai onko piirilevypeli. t. Harry
29.9.2008, 18:44 #77880NimetönVierasTuo on melko suosittukin “tee se itse” kohde tuossa vähän isommassa teholuokassa. Jostain luin tarinaa noista kahdesta tasurista, mutta en nyt tähän hätään muista että mitä. Varmaankin se perinteinen: Leolla sattui olemaan noita rekkalastillinen varastossa…
Jokatapauksessa tuosta on olemassa myös ns. “big box” versio, joka on vielä tehokkaampi vekotin neljällä 5881 päätelampulla. Tuossa tasureina oli 5F8:ssa 83 ja 5F8-A:ssa GZ34. Noista tuo jälkimmäinen on yksi suosituimpia/halutuimpia/kloonatuimpia koneita omassa teholuokassaan.
Tweedikoineista noin ylipäänsä voi sanoa oikeastaan samaa mitä harrykin; aika samanlaisia ne on kaikki. Suurimmat erot on kaapeissa ja kaiuttimissa (sekä niiden kombinaatioissa), sekä päätteissä. Hyvin samansukuisia laitteita oikeastaan kaikki.
Ja mitä taas tulee tuohon “all hand made” tms. juttuun, niin kannattaa huomata ero:
“All hand made by skilled electronics engineer” (Tämä on se mielikuva mikä yleensä tulee hand made tekstistä)
“All hand made by random factory worker” (tämä on se totuus joka on ollut vallalla vuosikymmeniä)Me emme ehkä koskaan saa tietää miten asia nykyisin on.
29.9.2008, 18:58 #77881vasuJäsenJossain kitara-lehdessä näin tuosta chassiksen sisältä otetun kuvan ja ihan perinteiseltä näytti (eyelet-board jne.). Ei muistaakseni kuitenkaan massavastuksilla, hiilikalvoja tais olla.
29.9.2008, 19:02 #77882mauritOsallistujaLöysin alla olevan jutun ko. vahvistimesta. Kakkoskappaleessa koitetaan selittää, miksi kaksi tasuria?
The Fender '57 Twin Tweed Combo Amp effectively reproduces the 1955-1957 edition's low-powered 5E8A circuit, which produces 40W into a pair of 12″ Alnico-magnet speakers. Its harmonically rich, clean tones are great for authentic rock, blues, and country playing. When cranked up, the Twin-Amp's fat, sophisticated distortion tone works wonderfully in many modern musical situations.
The '57 Twin-Amp gets its power from a pair of USA-made GT6L6-GE output tubes. The power supply includes Fender's rarely seen '50s dual rectifier arrangement, which uses two – 5U4 rectifier tubes. With this design, power amp compression, or sag, is more subtle than it is in many Fender Tweed designs. The preamp contains four high-gain 12AX7 tubes, three of which may be substituted with 12AY7s for the original '50s low-gain sound, if desired. There's also an internal bias pot that allows easy substitution of various 6L6 tube types.
Control panel details include Normal and Bright volumes, 4 Inputs (2 Normal, 2 Bright), Treble, Bass, and Presence knobs.
The '57 Twin's finger-joined solid pine cabinet resonates with a warm, woody tone. The amp is covered in genuine lacquered tweed, and a vintage brown/gold grille cloth and leather strap handle complete a very vintage package. Fitted cover is included.

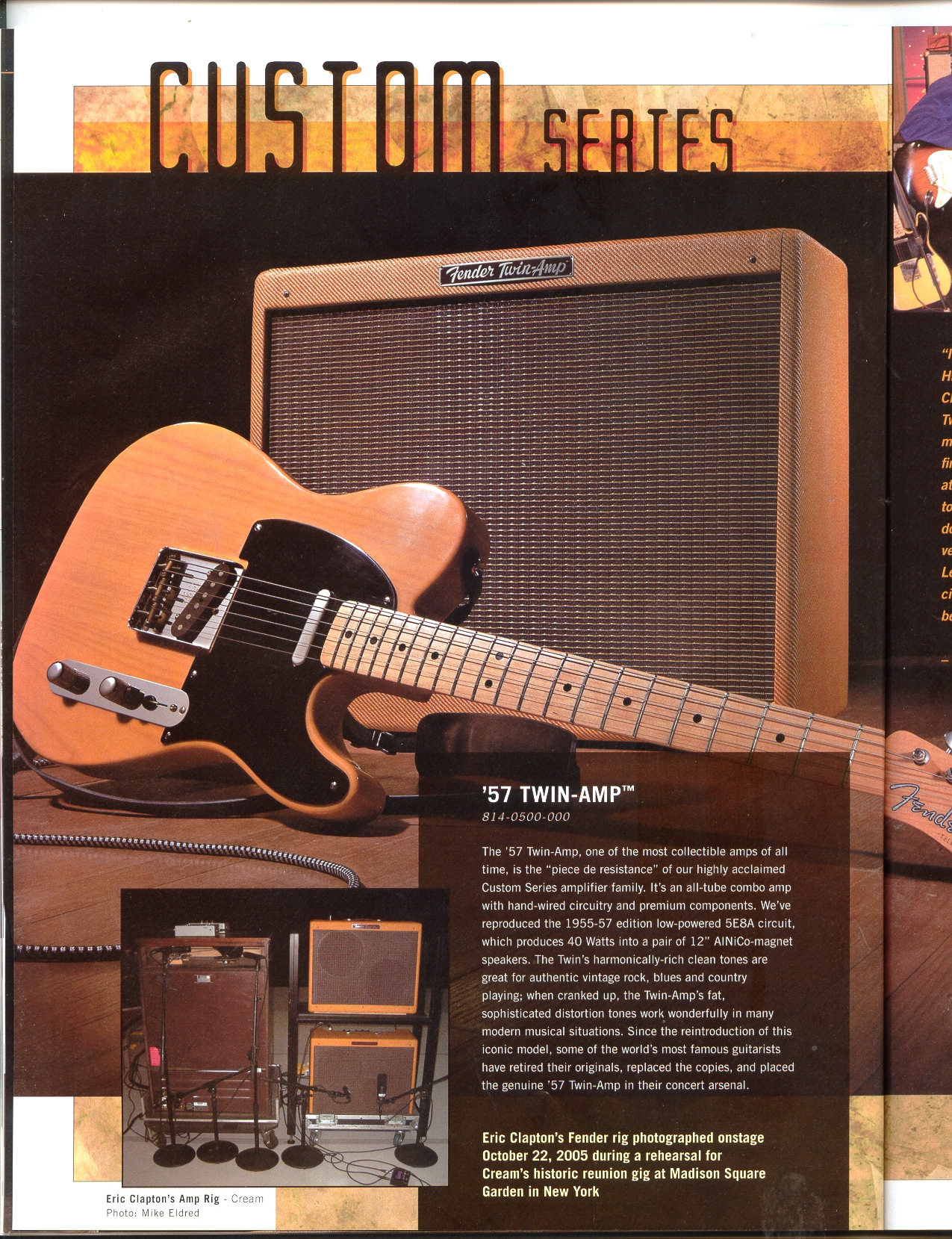

29.9.2008, 19:32 #77883mauritOsallistujaSelasin omia fenderin kataloogeja ja sieltähän löyty esittely mm. Eric Claptonin kamoista ja yllätys, yllätys. Sehän vetää juurikin tolla keikalla Fender 57 Twin Ampilla. Skannatussa kuvassa näkyy hyvin myös laatikon sisusta. Joku turret -levy siellä vissiin on, siistin näköistä työtä. Oliskohan jollakin justiinsa tämän vahvarin virtapiirikuvaa? No, löytyy se varmaan netistäkin!
30.9.2008, 06:12 #77884harrykJäsenSkema tuohon Twiniin löytyy varmaan ainakin http://www.schematicheaven.com palstalta. Itse käyttäisin tuossa projektissa kahden eri tasurin sijaan vaikka EZ34-putkea joka riittänee hyvin tuollaiseen peliin. Putkipelien yksi pluspuoli on aina ollut ns. sag ja sen aiheuttama kompressio päätesärössä joka on haluttua tavaraa monessa musiikissa. Jos tuupataan lian iso tasuri, ei synny osaltaan tuota sag-efektiä. Siihen efektiin liittyy myös kuristin/vastus anodijännitteen suotopiirissä ja verkkomuutajan mitoitus. Mitä pienempi muuntaja, sitä helpommin se kyykkää ja tulee sitä “SAGIA”. :ot. Harry
30.9.2008, 12:50 #77885mauritOsallistujaSkema tuohon Twiniin löytyy varmaan ainakin http://www.schematicheaven.com palstalta. Itse käyttäisin tuossa projektissa kahden eri tasurin sijaan vaikka EZ34-putkea joka riittänee hyvin tuollaiseen peliin. Putkipelien yksi pluspuoli on aina ollut ns. sag ja sen aiheuttama kompressio päätesärössä joka on haluttua tavaraa monessa musiikissa. Jos tuupataan lian iso tasuri, ei synny osaltaan tuota sag-efektiä. Siihen efektiin liittyy myös kuristin/vastus anodijännitteen suotopiirissä ja verkkomuutajan mitoitus. Mitä pienempi muuntaja, sitä helpommin se kyykkää ja tulee sitä “SAGIA”. :ot. Harry
Kiitoksia linkistä. Malli Twin 5E8 näyttäs olevan aika lähelle! Mitä eroa on 5E8 ja 5E8-A kytkiksissä? Nään kyllä eron ainakin Bass potikan kytkennässä, mutta miten vaikuttaa toiminnallisuuteen?
Ja olihan siellä alempana reissue -valikossa suoraan, se Twinin kytkis ja koko paketinkin kuvat..
5.10.2008, 14:40 #77886mauritOsallistujaOnkohan kukaan tilannut tommosesta ameriikan postimyyntifirmasta tavaraa rakenteluihinsa? Hinnat tietty dollareina, mut lentorahtina kuulemma tulis kohtuu nopeasti…
http://www.thevintagesound.com/store/chassis-c-85.html5.10.2008, 18:02 #77887harrykJäsen;)Kun tilaa jenkeistä voi varautua lentorahdissa aika suolaisiin hintoihin. Tämän lisäksi huonolla tuurilla tullin sedät avaavat juri sen sinun pakettisi ja joudut tullaamaan sen jolloin päälle lätkäistään tullimaksu ja alv. Hyvällä tuurilla kokonaisus on kuitenkin niin edullinen tuonkin jälkeen, ettei muualata hankinta tai itsetekeminen ole järkevää. Olen itse tilannut jenkeistä sitä sun tätä (Mercury Magenticsin plexin OT, Sozon konkkia ja VVR-kittejä Dana Hallilta) koska olen halunnut ne ja taala on ollut aika halpa. Mitäpä sitä ei maksaisi kunnon harrastuksesta 😮 t. Harry
-
